Hej där! Som leverantör av 4-tums galvaniserat rör får jag ofta frågan: "Vad är den maximala flödeshastigheten som ett 4-tums galvaniserat rör kan hantera?" Nåväl, låt oss dyka direkt in i det och bryta ner det här.

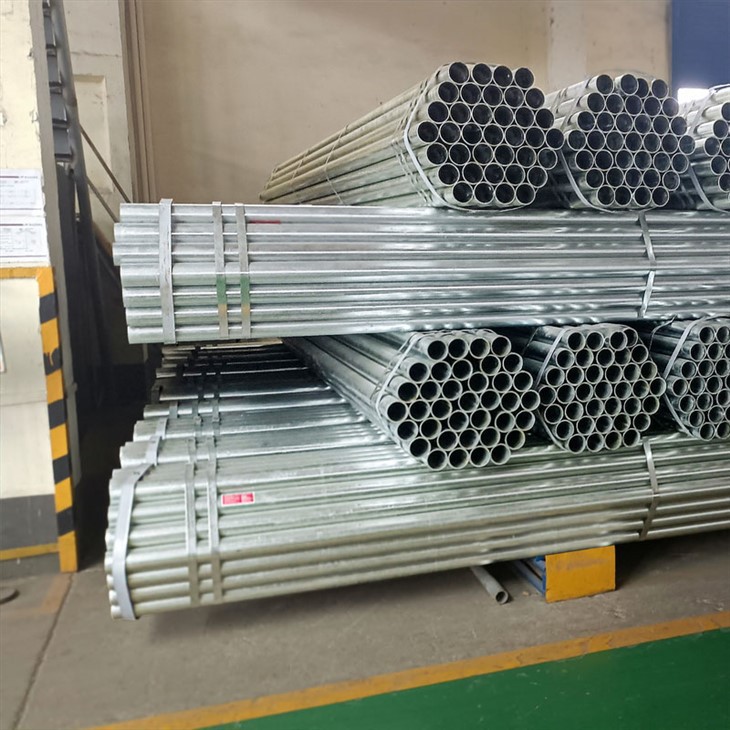

Först och främst, låt oss förstå vad ett 4-tums galvaniserat rör är. Det är en typ av rör tillverkad av stål och sedan belagd med ett lager av zink genom en process som kallas galvanisering. Denna zinkbeläggning hjälper till att skydda röret från korrosion, vilket gör att det håller längre, särskilt i miljöer där det kan utsättas för fukt eller kemikalier. Du kan hitta olika typer av dessa rör på vår sida, somBygga rör,Runt galvaniserat stålrör, ochGalvaniserad ihålig sektion.
Nu, när det kommer till den maximala flödeshastigheten, finns det inte ett svar som passar alla. En massa faktorer spelar en roll för att avgöra hur mycket vätska ett 4-tums galvaniserat rör kan bära.
Faktorer som påverkar flödeshastigheten
Rörmaterial och invändig yta
Den galvaniserade beläggningen på röret påverkar flödet. En slät inre yta gör att vätskan kan röra sig mer fritt. Med tiden, om zinkbeläggningen börjar brytas ned eller det finns en ansamling inuti röret, kan det öka friktionen. Denna friktion saktar ner vätskeflödet och minskar den maximala flödeshastigheten.
Vätskeegenskaper
Vilken typ av vätska som strömmar genom röret har stor betydelse. Till exempel har vatten och olja olika viskositet. Viskositet är ett mått på en vätskas motstånd mot flöde. Vatten är mindre trögflytande, så det flyter lättare jämfört med tjock olja. Vätskans densitet spelar också en roll. Tyngre vätskor kan kräva mer energi för att röra sig genom röret med en viss hastighet.
Rörlängd
Ju längre 4-tums galvaniserat rör, desto mer motstånd kommer vätskan att stöta på. När vätskan färdas genom ett långt rör förlorar den energi på grund av friktion med rörväggarna. Så, ett kortare rör kan i allmänhet hantera ett högre flöde än ett längre rör med samma diameter.
Rörkopplingar och böjar
Om det finns armbågar, T-stycken eller andra kopplingar i rörsystemet kan de störa flödet. Varje beslag ger ett visst motstånd till vätskerörelsen. Särskilt skarpa böjar kan få vätskan att bilda virvlar och förlora energi, vilket minskar den totala flödeshastigheten.
Beräknar den maximala flödeshastigheten
För att få en uppskattning av den maximala flödeshastigheten kan vi använda några välkända tekniska formler. En vanlig formel är Darcy - Weisbach-ekvationen:
[ h_f = f\frac{L}{D}\frac{V^{2}}{2g}]
Där (h_f) är tryckförlusten på grund av friktion, (f) är Darcy-friktionsfaktorn, (L) är rörlängden, (D) är rördiametern, (V) är vätskehastigheten och (g) är accelerationen på grund av gravitationen (som är ungefär (9,81\ m/s^{2})).
Härifrån kan vi beräkna vätskans hastighet (V). När vi väl känner till hastigheten kan vi hitta flödeshastigheten (Q) med hjälp av ekvationen (Q = A\ gånger V), där (A) är rörets tvärsnittsarea. För ett 4-tums rör är den nominella diametern 4 tum, men den faktiska innerdiametern kan variera beroende på rörets väggtjocklek. Standardinnerdiametern för ett 4-tums Schedule 40 galvaniserat rör är cirka 4,026 tum ((0,102\m)). Tvärsnittsarean (A=\pi(\frac{D}{2})^{2}), där (D = 0,102\ m), alltså (A=\pi(\frac{0,102}{2})^{2}\approx0,0082\ m^{2}).
Låt oss anta några rimliga värden för att få en bollplank. För ett slätväggigt 4-tums galvaniserat rör med vatten som vätska kan en friktionsfaktor (f) vara runt (0,02). Om vi har ett relativt kort rör (säg (L = 10\ m)) och vi vill begränsa tryckförlusten till ett rimligt värde (säg (h_f = 1\ m)), kan vi lösa Darcy - Weisbach-ekvationen för (V):
[1 = 0,02\times\frac{10}{0,102}\times\frac{V^{2}}{2\times9,81}]
[1=\frac{0.02\times10}{0.102}\times\frac{V^{2}}{19.62}]
[1=\frac{0.2}{0.102}\times\frac{V^{2}}{19.62}]
[1\approx1.96\times\frac{V^{2}}{19.62}]
[V^{2}=\frac{19.62}{1.96}\approx10]
[V\approx3.16\ m/s]
Därefter flödeshastigheten (Q = A\ gånger V=0,0082\ gånger 3,16\approx0,026\ m^{3}/s). Omvandlar detta till vanligare enheter, (0,026\ m^{3}/s\times3600 = 93,6\ m^{3}/h) eller ungefär (25) gallon per sekund.
Men i verkliga scenarier måste vi vara mer konservativa. Det finns myndighetskrav och säkerhetsmarginaler att ta hänsyn till. Till exempel, i ett VVS-system, vill du inte att flödet ska vara så högt att det orsakar överdrivet ljud eller vibrationer i rören.
Praktiska överväganden
Om du använder ett 4-tums galvaniserat rör för ett vattenförsörjningssystem i en byggnad, kan en typisk maximal flödeshastighet vara cirka 50 - 70 liter per minut. Detta värde tar hänsyn till saker som det tillgängliga trycket i vattenledningen, rörsystemets längd och layout samt behovet av att undvika alltför stora tryckfall.
I en industriell miljö, där kraven är olika, kan flödet vara högre. Men det är viktigt att se till att röret har rätt storlek och stöd för att hantera det ökade flödet. Till exempel, i en kemisk bearbetningsanläggning, där de transporterar en kemikalie med låg viskositet, kanske de kan pressa flödeshastigheten närmare det teoretiska maximum, men de måste också hantera problem som korrosionsbeständighet över tiden.
Kontakta för upphandling
Om du är på marknaden för 4-tums galvaniserat rör och vill prata om flödeshastigheter, rördimensionering eller något annat relaterat till ditt projekt, är vi här för att hjälpa dig. Vårt team av experter har många års erfarenhet inom branschen och kan ge dig de bästa lösningarna för dina specifika behov. Oavsett om du behöver rör för ett litet byggprojekt eller en storskalig industriell applikation, så har vi dig täckt. Kontakta oss för att starta samtalet.
Referenser
- Munson, BR, Young, DF, & Okiishi, TH (2009). Grunderna i vätskemekanik. Wiley.
- Crane Co. (1988). Flöde av vätskor genom ventiler, kopplingar och rör. Tekniskt papper nr 410.
